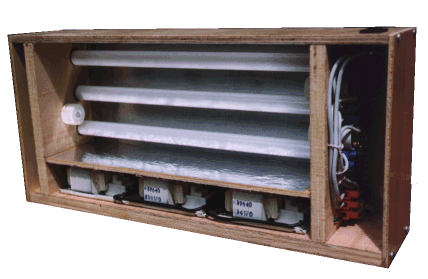

UV-Belichtungsgeraet
Ein Belichtungsgeraet
mit UV-Roehren bietet folgende Vorteile:
kompakte
Bauform
(keine herumhaengende Lampe)
Merkmale:
Belichtungsflaeche
250 x 110 mm
(reicht fuer Europakartenformat)
3 UV-Roehren mit je 8 W
Belichtungszeit ca. 1 Min.
Belichtung
nach unten
(ideal bei Anwendung von Pausklar-Spray)
Kosten ca. 90 DM

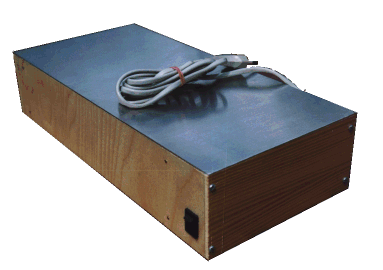

Wer vorzugsweise mit Folien arbeitet, kann nach oben belichten und eine Glasplatte mit Deckel montieren.
Betrieb:
Leuchtstoffroehren entwickeln nach einigen Minuten ihre volle Leuchtkraft, erst dann sollte belichtet werden. In der Regel reichen 60 sec, die optimale Belichtungszeit sollte aber ausgetestet werden.
Teileliste
Gehaeuseteile aus Sperrholz, Deckplatte ev. aus 1 mm Alu;
1 | Frontplatte | 350 x 80 x 6 mm |
1 | Rueckplatte | 350 x 80 x 12 mm |
2 | Roehrenhalterungen | 150 x 80 x 12 mm |
2 | Seitenteile | 168 x 80 x 4 mm |
1 | Trennwand | 268 x 80 x 4 mm |
1 | Deckplatte | 358 x 168 x 4 mm |
3 | Vorschaltgeraete fuer 8-W-Roehren | |
3 | UV-Leuchtstoffroehren 8W | |
3 | Starter 8W | |
1 | Snap-in-Wipp-Schalter | |
1 | ev. Timerschaltung fuer akkust. Signal | |
Einziehdraht 1,5 qmm | ||
Luester-Klemmen | ||
Bezugsquellen:
8W-UV-Roehren bei Conrad
Electronic
Rest: im Fachhandel.
Aufbau:

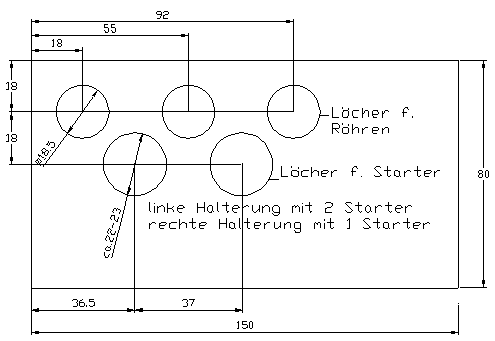

Roehrenhalterungen:

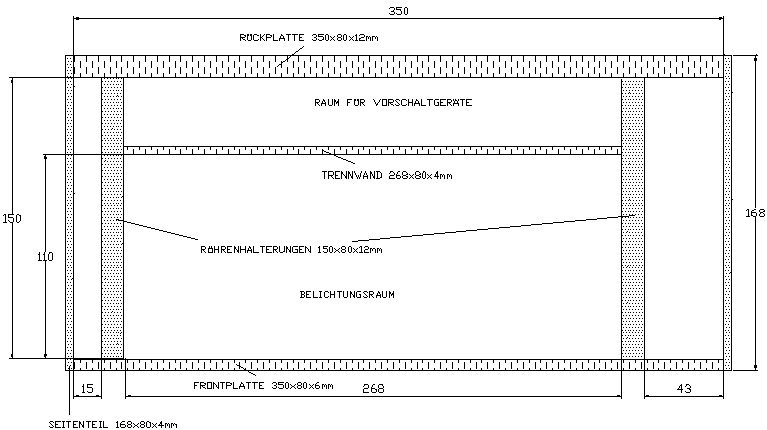

Gehaeuse-Grundriss:

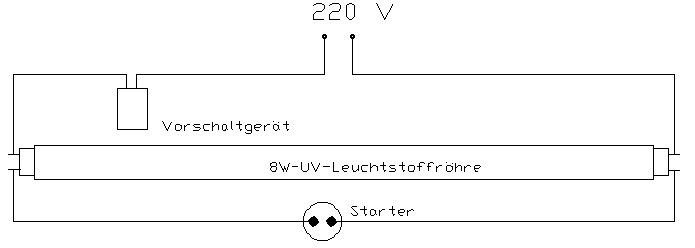

Beschaltung der Roehren:
Ersatz für Vorschaltgeräte und Starter
Für jene, die keine
Vorschaltgeräte aufteiben können oder sie zu teuer sind, ist
vielleicht der Tipp von
Richard Meyer interessant:
"Die
LowCost Lampe (event. auch eine defekte) im oberen Teil des
Kunstoffsockels knapp unterhalb
des Übergangs zur Röhre (da ist i.d.R. eine smalle Nut im
Kunstoff)

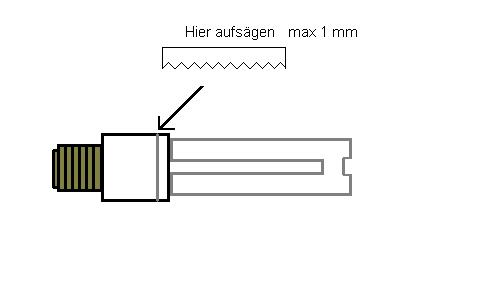

vorsichtig mit Laubsäge (Metallblatt) aufsägen. Ca 1mm tief und
komplett rundum sägen.
Dann läßt sich die Lampe auseinandernehmen. Zum Vorschein kommt
eine runde
Platine mit ca 3 cm Durchmesser mit 6 Anschlüssen und ca. 30
Bauteilen .
Diese Anschlüsse werden (noch genügend lang um später eine
Verbindung anzulöten)
vom Sockel bzw der Röhre abgetrennt.
Mit der Röhre waren die Anschlüsse bei meinen Lampen nur
verdrillt.

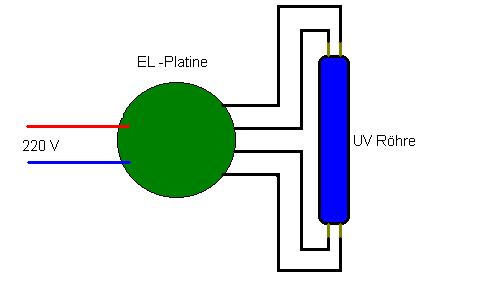

Zwei der Anschlüsse (farbige Kabel) gehen zum
Schraubanschluß und werden später mit dem
220 V -Netz verbunden. Je zwei benachbarte der anderen
Anschlüsse (d.h. die zur alten Röhre gehenden Anschlußdrähte)
werden mit je einem der 2*2 Anschlüssen UV - Leuchtstofflampe
verbunden.
Ich habe je Röhre eine Energiespar-Leuchte ausgeschlachtet"
Auch hier gilt es vorsichtig zu sein, man hat mit gefährlichen Spannungen zu tun !
Eine günstige Alternative ist auch die Verwendung eines Gesichtsbräuners. Angeblich lassen sich damit auch hervorragende Ergebnisse erzielen.
