Model-Finder
Diese einfache Schaltung erzeugt ein lautes, trillerndes Geräusch , wenn kein gültiges Empfangs-Signal vorhanden ist
Abmessungen :18 x 13 mm
Betriebsspannung: 4 - 6 V (4 Zellen)

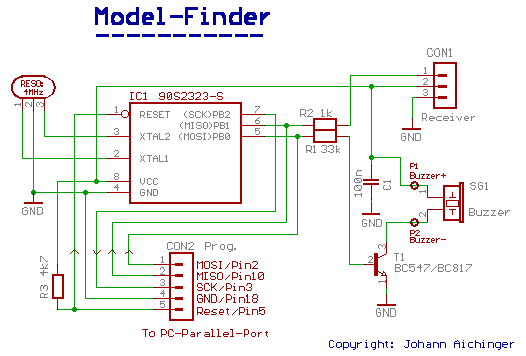

Die Ausgänge Pin7 (high-Pegel) und Pin5 (Ton-Signal) von IC1 werden also bei Ausschalten des Senders aktiviert.
Wird ein Piezo-Töner ohne eingebauter Elektronik verwendet (wie im Bild), muss der Widerstand R2 mit Pin5 des IC verbunden werden, andernfalls mit Pin 7.
An Pin 5 des ICs wird ein Trillerton von ca. 2kHz ausgegeben. Diese
Frequenz muss unbedingt der Resonanzfrequenz des Piezo-Töners entsprechen,
ansonsten ist die Lautstärke sehr gering.
Conrad Best-Nr. fuer Piezo Töner: 46 70 57
Die Frequenz kann, falls nötig, in der Quelldatei "finder.asm" in folgender Zeile geändert werden:
;********************************************************
.equ basis=69 ; timer für basis-frequenz
;********************************************************
Anschließend muss neu übersetzt werden.
Nähere Infos zum Übersetzen auf meiner Atmel-Seite
.
Alternativ dazu kann an Pin 7 ein Töner mit eingebauter Elektronik verwendet werden (ebenfalls über einen Transistor).
Vor dem Betrieb (und falls am Board keine Programmierbuchse vorgesehen ist, auch vor dem Bau) muss der Controller mit dem Programm finder.hex geladen werden. Nähere Infos dazu sind auf meiner Atmel-Seite zu finden.
Der Töner sollte über einem kleinen Loch an der Modell-Innenseite festgeklebt werden. So sieht man ihn erstens nicht und ausserdem gibt es dann keinen akustischen Kurzschluß.
Download Projekt-Dateien
|
|
