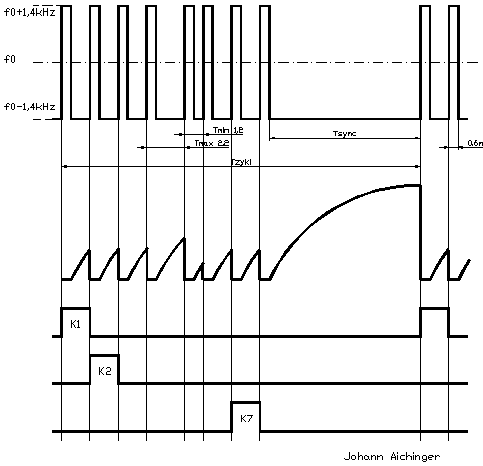

Typische RC-Oszillogramme bei PPM-Anlagen

f0: Nennfrequenz, z.B.: 35,120 MHz fuer Kanal 72

Servoimpulse:
Tzyk: 22 ms
Tmin: 1,2 ms
Tmax: 2,2 ms

Die genauen Werte koennen allerdings je nach Anlagen-Typ etwas variieren.

  1. Sendefrequenzen
  2. Empfängersignal nach dem Demodulieren und Umwandeln der 455kHz Zwischenfrequenz, welches einem Digitalzähler zum Erzeugen der Servoimpulse zugeführt wird
  3. Servoimpulse
