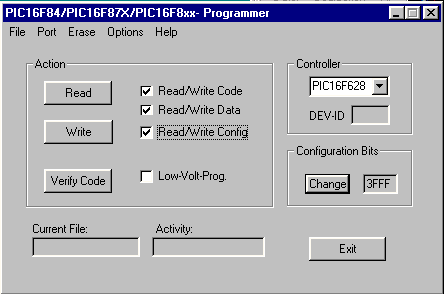

ProgPIC2 -  PIC-Programmer Software

Features:

• Kompatibel mit Win95/98/NT/2000/ME/XP
• programmiert Flash-Typen wie z. B.
  PIC16C84,PIC16F84, PIC16F87x, PIC16F62x.
  Erweiterungsmöglichkeit für neue PICs mit gleichem
  Programmieralgorythmus durch Hinzufügen in der INI-Datei!
• In-System-Programmer
• Betrieb ueber die serielle Schnittstelle unter Win95/98/NT/ME/2000/XP
• Betrieb ueber die Parallel-Schnittstelle unter Win95/98/NT
• Kompatibel mit vielen Programmier-Schaltungen
• "Low voltage programming" möglich
• Programmieren, lesen und vergleichen des Flash- und EEPROM-Speichers
• Verarbeitet das Intel-Format, Prüfsummen-Kontrolle.



ProgPIC2 / Aug. 2004

getestet mit IC12F629, PIC12F675,  PIC16F84,  PIC16F627, PIC16F628, PIC16F627A, PIC16F628A, PIC16F648A  PIC16F870, PIC16F871,  PIC16F872, PIC16F873,  PIC16F874, PIC16F876,  PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F876,  PIC16F630, PIC16F676 PIC16F818, PIC16F819

HW-Verbindung PC-Controller :

Parallelport (Win95/98/NT):

• AN589/Microchip
• Steve Marchant's PROG84 parallel port adapter schematic
• Bojan Dobaj's P16PRO / P16PRO40
• David Tait's PP

Für den Parallelport-Direktzugriff unter Win-NT wird der Windows 95/NT Port I/O Driver DLPORTIO benötigt.



Com-Port:

• Sercon 1
• Sercon 2,
  der Com-Port liefert die 12V Programmierspannung und die 5V Versorgungsspannung,
  falls die Schaltung viel Strom zieht, muss u. U. die 5V Spannung unterstützt werden.

Microchip's AN589 programmer (Win95/98/NT):

Der PC-Parallelport muss im Bios auf “SPP“ gestellt sein (Standard Parallel-Port).

Falls der PIC den "low voltage programming mode" unterstützt und das LVP-Bit im configword gesetzt ist, bitte die Hinweise in der Hilfe-Datei beachten.

Der Autor gibt keine Garantie für die Fehlerfreiheit des Programmes und haftet auch nicht für etwaige Schäden, die sich durch die Benutzung des Programmes oder einer Programmier-Schaltung ergeben.

Download "ProgPIC2"

Download Adaptor Test Program
