SBL-Stetupkarte

fuer SBL-Mega2 und SBL-Mini2



Die Teile werden am besten auf eine Streifen-Lochrasterplatine aufgebaut.

Zu beachten ist, dass der Microcontroller AT-Tiny13 nur dann sein Arbeit verrichten kann,
wenn er vorher geflasht, also mit der entsprechenden Hex-Datei (setupcard1.hex) versehen wurde.

Download Projektdateien

In dieser ersten Ausbaustufe kann die Drehzahlregelung noch nicht aktiviert/deaktiviert werden.

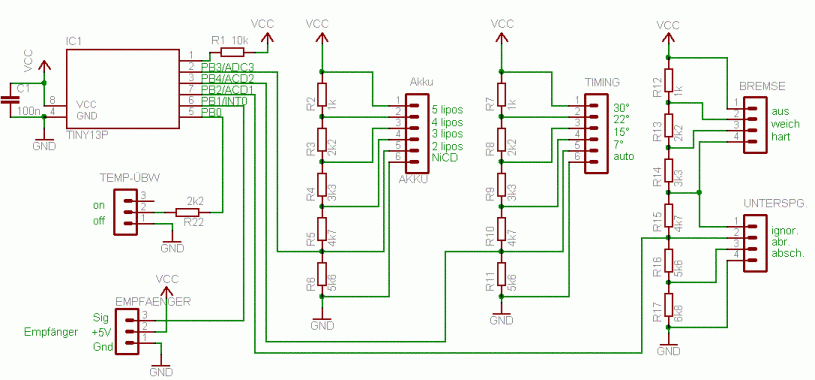

Der Schaltplan

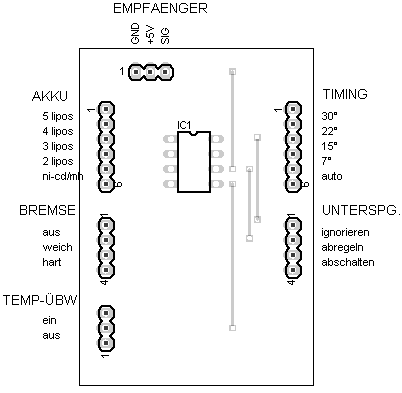

Oberseite:

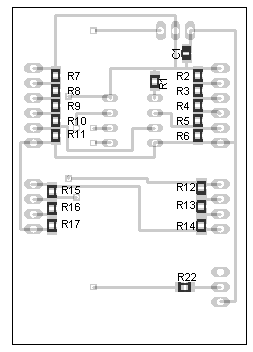

Unterseite

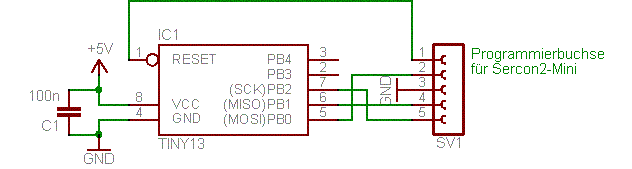

Programmieren bzw. Flashen des AT-Tiny13 mit AT-Prog und Sercon2-Mini






Nach der Programmierung brauchen/dürfen keine Fuse-Bits verändert werden.
