Features



Downloadbereich

http://www.radetzki.info/html/sbl_mini2_d.html (Bauanleitung)

Bedienungsanleitung und PC-Setupprogramm (Bedienungsanleitung folgt)

Download Update

V1101



Erstversion

V1102


kleinere Optimierungen











Bereits im Feld befindliche Regler können mit einem PC, dem Setupprogramm und der Update-Datei auf den neuesten Softwarestand gebracht werden.

Wichtig: die hier zur Verfügung gestellten Updates beinhalten nicht die gesamte Microcontroller-Software.
Die Erstprogrammierung kann daher nicht auf diese Weise durchgeführt werden.
Eine bestimmte Update-Datei (Endung "upd") beinhaltet immer nur die Unterschiede zwischen zwei Versionen.
Mit einer Datei namens "V1101-1102.upd" kann z. B. von der Version 1101 auf 1102 upgedatet werden.
Die Versionsnummer, z. B. "V1001", setzt sich aus zwei Komponenten zusammen. "11" ist die Kennung für den SBL-Mini2
und "01" ist die eigentliche Release-Version.

Das Einspielen der neuen Software darf nicht abgebrochen werden (Datenverlust), kann aber beliebig oft wiederholt werden.



Der SBL-Mini2 kann auf mehrere Arten an den PC angeschlossen werden:

  1. über die 5-polige SPI-Buchse und Sercon2-Mini an den COM-Port

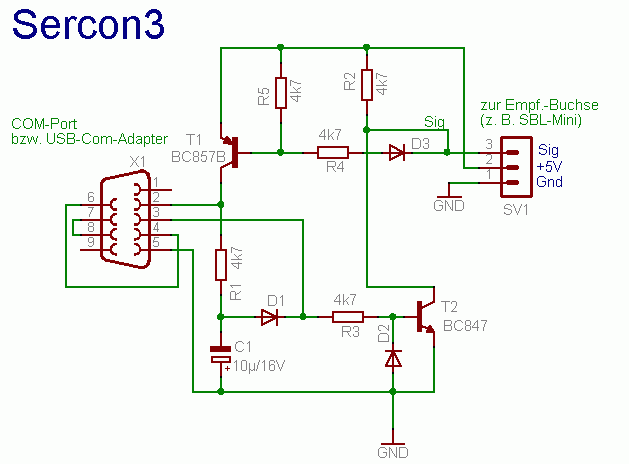

  2. über das Empfaengerkabel und Sercon3 an den COM-Port

  3. über das Empfaengerkabel und Sercon-USB an den USB-Port

  4. über das Empfaengerkabel, Sercon3 und einem kaeuflichen USB-RS232-Kabel an den USB-Port








Das Setup für den SBL-Mini2 kann auch per Setupkarte durchgeführt werden.



Wichtig!!!

Nachdem es bei einigen Usern zu Problemen im Zusammenhang mit dem PC-Anschluss gab,
wird darauf hingewiesen, dass vor dem Anstecken des 5-poligen Setupkabels die beiden Massen
mit einem eigenen GND-Kabel verbunden werden muessen.
Also zuerst dem mittleren Stift des Kabels mit dem Minus-Anschluss des Reglers verbinden.
Durch diese Massnahme werden eventuell vorhandene statische Aufladungen abgebaut.

Andernfalls besteht die Gefahr eines Speicherverlustes.
In seltenen Faellen kann sogar der Microcontroller zerstört werden.

Hier ein entsprechendes Foto mit einem SBL-Micro.
